ساختمان‌های ساخته‌شده با سیستم قاب سبک فولادی سردنوردشده، از اعضای فولادی سبک و گالوانیزه تشکیل می‌شوند که پس از طراحی و محاسبات سازه‌ای، مطابق نقشه‌های اجرایی تولید و در محل پروژه مونتاژ می‌شوند. ساخت این نوع ساختمان تنها به نصب اسکلت محدود نمی‌شود و مراحلی مانند طراحی، اجرای فونداسیون، نصب دیوارها و سقف، اجرای عایق و پوشش، تأسیسات و تکمیل اجزای معماری را نیز شامل می‌شود.
در این مقاله، مراحل اصلی ساخت ساختمان LSF و برخی از مهم‌ترین مصالح مورد استفاده در بخش‌های مختلف آن را بررسی می‌کنیم.
مراحل ساخت ساختمان LSF
مرحله اول؛ طراحی معماری و محاسبات سازه‌ای
اولین مرحله اجرای سازه ال اس اف، تهیه طرح معماری و طراحی سازه متناسب با مشخصات پروژه است. در این مرحله، پلان ساختمان با توجه به کاربری، تعداد طبقات، نیازهای کارفرما و شرایط پروژه تهیه می‌شود.
پس از مشخص شدن طرح معماری، طراحی سازه انجام می‌شود. در این فرآیند، ابعاد و ضخامت اعضای فولادی، محل دیوارهای باربر، اتصالات، بازشوها و جزئیات اجرایی مشخص خواهند شد.
همچنین بارهای وارد بر ساختمان، از جمله بار مرده، بار زنده و اثرات ناشی از عواملی مانند باد و زلزله، در محاسبات سازه‌ای مورد توجه قرار می‌گیرند.
هماهنگی میان طراحی سازه و تأسیسات نیز در این مرحله اهمیت دارد. مسیر عبور بخشی از لوله‌ها و کابل‌های تأسیساتی می‌تواند در زمان طراحی پیش‌بینی شود تا اجرای تأسیسات در مراحل بعدی با سازه تداخل نداشته باشد.
در نهایت، نقشه‌ها و جزئیات لازم برای تولید و نصب اعضای مختلف ساختمان آماده می‌شوند.
مرحله دوم؛ اجرای فونداسیون
نوع فونداسیون ساختمان بر اساس شرایط خاک، تعداد طبقات، بارهای وارد بر سازه و مشخصات پروژه تعیین می‌شود. بنابراین نوع فونداسیون را نمی‌توان برای تمام ساختمان‌های LSF یکسان در نظر گرفت.
پس از آماده‌سازی فونداسیون، محل اتصال سازه فولادی به فونداسیون مطابق نقشه‌های اجرایی مشخص می‌شود. دقت در این مرحله اهمیت زیادی دارد، زیرا اعضای سازه باید در محل صحیح و روی سطح مناسب نصب شوند.
تراز بودن سطح محل نصب و اجرای صحیح جزئیات اتصال، از موارد مهم در آماده‌سازی ساختمان برای نصب اسکلت است.
همچنین باید تمهیدات لازم برای جلوگیری از تماس مستقیم اعضای فولادی با رطوبت و عوامل آسیب‌رسان محیطی در نظر گرفته شود.
پیش از نصب اسکلت نیز لازم است مسیر عبور تأسیسات مانند فاضلاب و سایر تجهیزات مورد نیاز با نقشه‌های سازه و معماری هماهنگ شود.

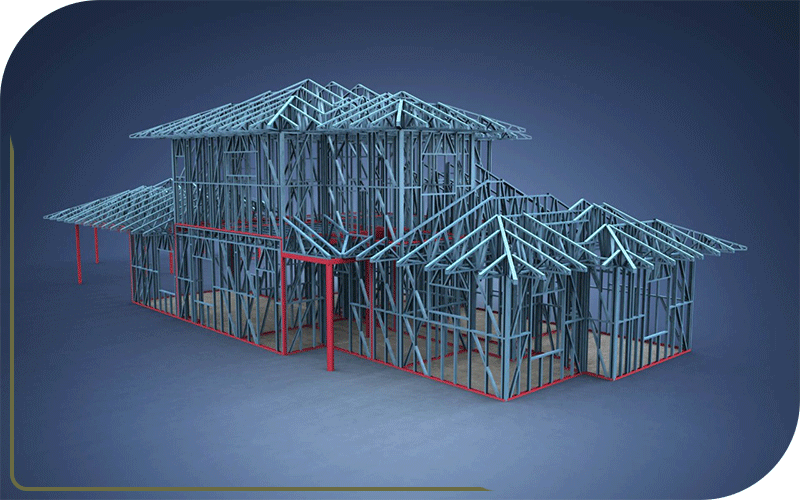

مرحله سوم؛ ساخت و نصب اسکلت LSF
پس از آماده شدن فونداسیون، ساخت و نصب اسکلت آغاز می‌شود. اعضای فولادی سبک مورد استفاده در این سیستم معمولاً از ورق‌های فولادی گالوانیزه ساخته می‌شوند و بر اساس نقشه‌های سازه‌ای تولید و مونتاژ می‌شوند.
اجزای مورد استفاده در اسکلت می‌توانند شامل موارد زیر باشند:
- استادهای فولادی
- تراک یا رانر
- تیرچه‌های کف و سقف
- اعضای تقویتی
- اتصالات
- خرپاهای سقف
دقت در اندازه‌گیری، برش، مونتاژ و اجرای اتصالات در این مرحله اهمیت زیادی دارد.
اجرای دیوارهای سازه‌ای
در سازه ال اس اف، برخی دیوارها به‌عنوان دیوارهای باربر عمل می‌کنند و بارهای سازه‌ای را به فونداسیون منتقل می‌کنند.
قاب دیوارها از اعضای فولادی سبک تشکیل می‌شود و پس از مونتاژ، در محل مشخص نصب و به سایر اجزای سازه متصل می‌شود.
ساخت پانل‌های دیوار می‌تواند در محل پروژه یا در کارخانه و کارگاه انجام شود. در روش تولید پانل، اجزای آماده پس از انتقال به محل ساختمان نصب می‌شوند.
دیوارهای غیر باربر نیز بر اساس نقشه معماری و جزئیات اجرایی ساختمان اجرا می‌شوند و وظیفه اصلی آنها تفکیک فضاهای داخلی است.
فضای داخلی دیوارهای LSF همچنین امکان قرارگیری عایق‌های حرارتی و صوتی و عبور بخشی از تأسیسات را فراهم می‌کند.
اجرای سقف
سقف ساختمان LSF با استفاده از اعضای فولادی سبک طراحی و اجرا می‌شود. بسته به نوع طراحی، اجزایی مانند تیرچه‌ها، اعضای پیرامونی، مهاربندها و سایر قطعات مورد نیاز در ساختار سقف استفاده می‌شوند.
نوع لایه‌های پوششی سقف نیز بر اساس طراحی ساختمان، بارگذاری و الزامات فنی پروژه انتخاب می‌شود.
در ساختمان‌هایی که سقف شیب‌دار دارند، ممکن است از خرپاهای فولادی سبک برای ایجاد فرم و تحمل بار سقف استفاده شود.
ساخت و نصب خرپا
در صورت استفاده از خرپا، اعضای آن مطابق نقشه‌های اجرایی برش داده شده و سپس به یکدیگر متصل می‌شوند.
دقت در طول اعضا، محل اتصال قطعات و اجرای صحیح گره‌ها اهمیت زیادی دارد. پس از تکمیل خرپا، قطعات مطابق نقشه در محل مورد نظر نصب و به سایر اجزای سازه متصل می‌شوند.
مرحله چهارم؛ اجرای عایق و پوشش‌های دیوار و سقف
پس از نصب اسکلت، لایه‌های مختلف دیوار و سقف اجرا می‌شوند. این لایه‌ها علاوه بر تکمیل جداره ساختمان، می‌توانند در بهبود عملکرد حرارتی و صوتی و محافظت از اجزای سازه نقش داشته باشند.
عایق‌کاری دیوارهای خارجی
برای کاهش انتقال حرارت و صدا از دیوارهای خارجی می‌توان از عایق‌های مختلف استفاده کرد. انتخاب نوع عایق به شرایط اقلیمی، ساختار دیوار، ضخامت مورد نیاز و مشخصات فنی پروژه بستگی دارد.
برخی از عایق‌های مورد استفاده عبارت‌اند از:
- پشم سنگ
- پشم سرباره
- پلی‌استایرن
- پلی‌یورتان
- سایر عایق‌های مناسب ساختمانی
انتخاب عایق باید بر اساس طراحی جداره و مشخصات فنی محصول انجام شود.
عایق‌کاری دیوارهای داخلی
در دیوارهای داخلی نیز می‌توان با توجه به نیاز پروژه از عایق‌های حرارتی و صوتی استفاده کرد.
استفاده از عایق مناسب در فضای داخلی دیوار می‌تواند به کاهش انتقال صدا بین فضاها و بهبود عملکرد حرارتی ساختمان کمک کند.
مرحله پنجم؛ اجرای پوشش‌های داخلی و خارجی
پس از اجرای عایق، لایه‌های پوششی دیوار و سقف نصب می‌شوند. نوع پوشش به محل استفاده، شرایط محیطی و طراحی معماری ساختمان بستگی دارد.
برخی از مصالح مورد استفاده عبارت‌اند از:
- گچ‌برگ یا Gypsum Board
- سمنت‌بورد یا Cement Board
- فایبرسمنت
- OSB
- پانل‌های چوبی
- سایر صفحات مناسب ساختمانی

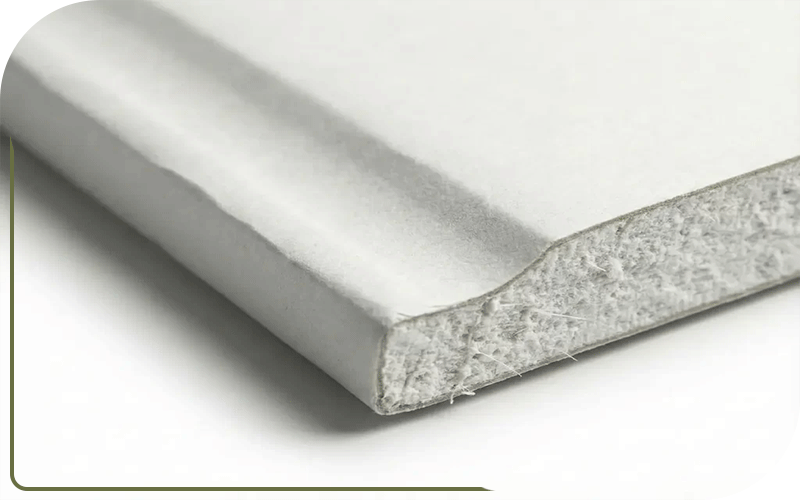

پانل گچی
گچ‌برگ یکی از مصالح رایج برای پوشش برخی دیوارها و سقف‌های داخلی است. این صفحات پس از نصب روی زیرسازی مناسب، می‌توانند برای اجرای رنگ، کاغذ دیواری و سایر پوشش‌های دکوراتیو آماده شوند.
نوع گچ‌برگ باید با توجه به محل استفاده و شرایط محیطی انتخاب شود.
مرحله چهارم؛ اجرای پوشش‌های داخلی و خارجی
پس از نصب اسکلت، نوبت به اجرای لایه‌های مختلف پوشش دیوارها و سقف می‌رسد. این پوشش‌ها علاوه بر تکمیل ظاهر ساختمان، می‌توانند در تأمین عملکرد حرارتی، صوتی و مقاومت جداره‌ها نقش داشته باشند.
عایق‌کاری دیوارهای خارجی
برای کاهش انتقال حرارت و صدا در دیوارهای خارجی، می‌توان از عایق‌های مختلف متناسب با طراحی ساختمان استفاده کرد. از جمله مصالح متداول می‌توان به موارد زیر اشاره کرد:
- پشم سنگ
- پشم سرباره
- پلی‌استایرن
- پلی‌یورتان
- سایر عایق‌های مورد تأیید برای کاربرد مورد نظر
انتخاب نوع و ضخامت عایق باید بر اساس شرایط اقلیمی، جزئیات دیوار، نیازهای حرارتی و صوتی ساختمان و مشخصات فنی محصول انجام شود.
عایق‌کاری دیوارهای داخلی
در دیوارهای داخلی نیز با توجه به نیاز پروژه می‌توان از عایق‌های حرارتی و صوتی استفاده کرد. نوع عایق و ضخامت آن به ساختار دیوار و هدف مورد نظر، مانند کاهش انتقال صدا یا بهبود عملکرد حرارتی، بستگی دارد.

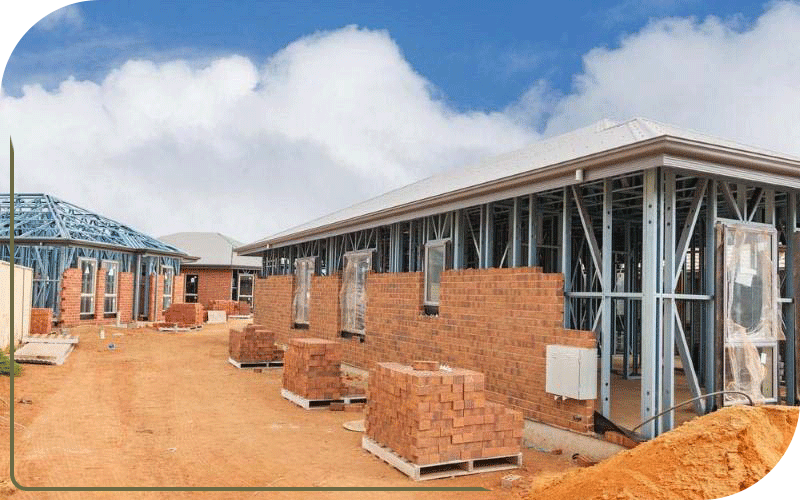

مصالح پوششی مورد استفاده در ساختمان LSF
برای پوشش دیوارها و سقف در ساختمان‌های LSF می‌توان از مصالح مختلفی استفاده کرد. انتخاب مصالح به محل استفاده، شرایط پروژه، طراحی معماری و الزامات فنی بستگی دارد.
برخی از مصالح مورد استفاده عبارت‌اند از:
- گچ‌برگ یا Gypsum Board
- سمنت‌بورد یا Cement Board
- فایبرسمنت
- OSB
- پانل‌های چوبی
- برخی پوشش‌های دکوراتیو و معماری
در بخش‌های داخلی ساختمان، گچ‌برگ و برخی پانل‌های چوبی از گزینه‌های رایج هستند. در قسمت‌هایی که نیاز به مقاومت بیشتر در برابر رطوبت یا شرایط محیطی وجود دارد، می‌توان از محصولات مناسب مانند سمنت‌بورد یا فایبرسمنت استفاده کرد.
پانل‌های فایبرسمنت
فایبرسمنت یکی از مصالحی است که می‌تواند برای پوشش برخی دیوارها و سقف‌های داخلی یا خارجی مورد استفاده قرار گیرد. این پانل‌ها بر روی زیرسازی مناسب نصب می‌شوند و با توجه به مشخصات محصول، می‌توانند در برابر رطوبت، ضربه و برخی شرایط محیطی مقاومت مناسبی داشته باشند.
از کاربردهای فایبرسمنت می‌توان به موارد زیر اشاره کرد:
- پوشش دیوار خارجی
- پوشش دیوار داخلی
- سقف داخلی
- سقف خارجی
- پارتیشن‌بندی داخلی
- برخی کاربردهای معماری و دکوراتیو
ویژگی‌هایی مانند مقاومت در برابر رطوبت، وزن مناسب و سهولت نسبی در نصب باعث شده است که این نوع پانل در برخی پروژه‌های ساختمانی مورد استفاده قرار گیرد.
پوشش نهایی دیوار و سقف
پس از تکمیل لایه‌های زیرسازی و پوشش اصلی، می‌توان متناسب با طراحی معماری از مصالح مختلف برای نمای نهایی دیوارها و سقف استفاده کرد.
برخی از این پوشش‌ها عبارت‌اند از:
- رنگ
- کاغذ دیواری
- دیوارپوش
- کاشی
- سنگ‌های دکوراتیو
- سایر پوشش‌های مناسب معماری
انتخاب پوشش نهایی باید متناسب با محل استفاده، شرایط محیطی و نوع زیرسازی انجام شود.
پوشش‌های کف ساختمان LSF
سیستم LSF محدودیتی برای استفاده از یک نوع پوشش کف ایجاد نمی‌کند و با توجه به طراحی ساختمان می‌توان از گزینه‌های مختلفی استفاده کرد، از جمله:
- پارکت
- لمینت
- موکت
- سنگ
- سرامیک
- کفپوش‌های مختلف
نوع کف‌سازی باید با توجه به ساختار کف، بارگذاری، جزئیات اجرایی و مصالح مورد استفاده انتخاب شود.
مرحله پنجم؛ اجرای تأسیسات مکانیکی و الکتریکی

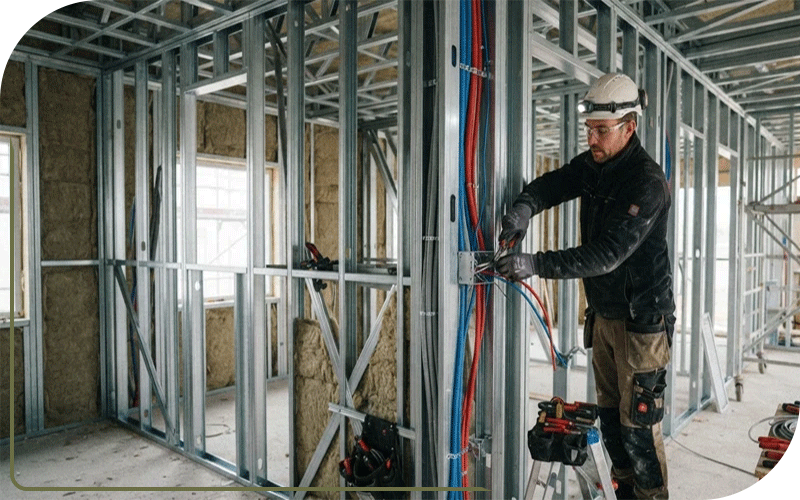

یکی از ویژگی‌های سیستم LSF، وجود فضای داخلی در دیوارها و سقف است که امکان عبور بخشی از تأسیسات ساختمان را فراهم می‌کند.
تأسیسات مکانیکی
تأسیسات مکانیکی ساختمان شامل بخش‌هایی مانند لوله‌های آب، فاضلاب، گرمایش و سرمایش است. نوع لوله‌ها و تجهیزات مورد استفاده بر اساس طراحی تأسیسات و مشخصات پروژه تعیین می‌شود.
برای سیستم گرمایش و سرمایش نیز می‌توان با توجه به نیاز ساختمان از تجهیزات مختلف مانند پکیج، سیستم‌های مرکزی یا سایر روش‌های مناسب استفاده کرد.
اجرای تأسیسات باید به گونه‌ای انجام شود که با اعضای سازه‌ای و اتصالات آن تداخل ایجاد نکند.
تأسیسات الکتریکی
تأسیسات الکتریکی ساختمان شامل مواردی مانند:
- سیم‌کشی
- کلید و پریز
- تابلو برق
- سیستم ارت
- کابل‌های ارتباطی
- کابل تلویزیون و سایر تجهیزات مورد نیاز
بخشی از مسیر سیم‌ها و لوله‌های برق می‌تواند در فضای داخلی دیوارها و سقف قرار گیرد. محل قوطی‌ها، مسیر عبور لوله‌ها و سایر اجزای تأسیسات باید مطابق نقشه‌های اجرایی و با هماهنگی میان تیم سازه و تأسیسات تعیین شود.
مصالح مورد استفاده در ساختمان LSF
مصالح مورد استفاده در ساختمان LSF تنها به اعضای فولادی محدود نمی‌شوند. بسته به نوع پروژه، ممکن است از مجموعه‌ای از مصالح برای ساخت اسکلت، عایق‌کاری، پوشش دیوار و سقف، کف‌سازی و تکمیل بخش‌های معماری استفاده شود.
| بخش ساختمان | مصالح و اجزای قابل استفاده |
|---|---|
| اسکلت | پروفیل‌ها و اعضای فولادی سبک گالوانیزه |
| عایق | پشم سنگ، پشم سرباره، پلی‌استایرن، پلی‌یورتان و سایر عایق‌های مناسب |
| پوشش داخلی | گچ‌برگ، پانل‌های چوبی و سایر صفحات مناسب |
| پوشش خارجی | سمنت‌بورد، فایبرسمنت و سایر مصالح مناسب |
| صفحات سازه‌ای | OSB و صفحات مورد تأیید پروژه |
| کف | سرامیک، سنگ، پارکت، لمینت و سایر کفپوش‌ها |
| پنجره | UPVC، آلومینیوم و شیشه‌های متناسب با طراحی |
انتخاب نهایی هر یک از این مصالح باید بر اساس نقشه‌های پروژه، شرایط محیطی، کاربری ساختمان و مشخصات فنی محصول انجام شود.
جمع‌بندی
ساخت ساختمان با سیستم LSF شامل مجموعه‌ای از مراحل به‌هم‌پیوسته است که از طراحی و محاسبات آغاز شده و با اجرای فونداسیون، نصب اسکلت، اجرای دیوار و سقف، عایق‌کاری، نصب پوشش‌ها، اجرای تأسیسات و تکمیل اجزای معماری ادامه پیدا می‌کند.
در کنار اسکلت فولادی، مصالحی مانند گچ‌برگ، سمنت‌بورد، فایبرسمنت، OSB و انواع عایق‌های حرارتی و صوتی می‌توانند با توجه به مشخصات پروژه مورد استفاده قرار گیرند.
اجرای صحیح تمام این مراحل نیازمند طراحی دقیق، مصالح مناسب و رعایت جزئیات فنی پروژه است. شرکت اجرای سازه LSF سانا سازان نیز می‌تواند به‌عنوان مجری تخصصی این سیستم، فرآیند اجرای پروژه را بر اساس نقشه‌ها و نیازهای هر ساختمان انجام دهد.
