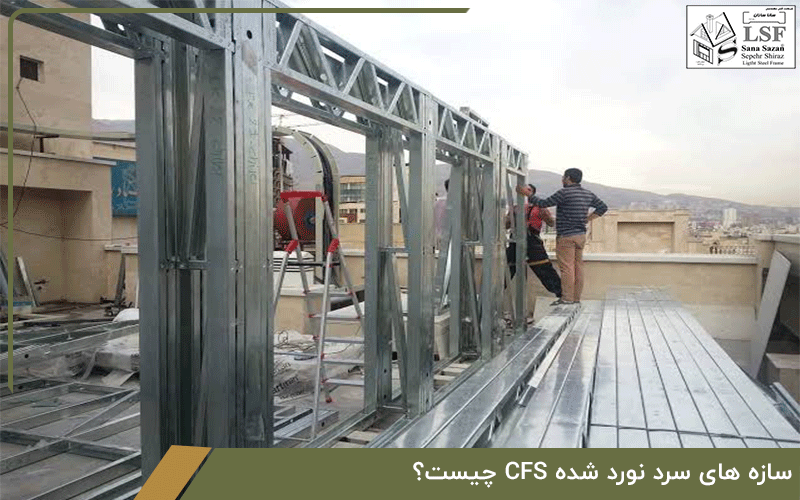

سازه‌های فولادی سرد نورد شده یا CFS (Cold-Formed Steel) به اعضای فولادی گفته می‌شود که از ورق‌های فولادی با ضخامت نسبتاً کم و به کمک فرآیند شکل‌دهی در دمای محیط تولید می‌شوند. این اعضا معمولاً با روش‌هایی مانند رول‌فرمینگ به مقاطع مختلفی از جمله C، U و Z تبدیل می‌شوند.
استفاده از فولاد سرد نورد شده به دلیل وزن مناسب، دقت تولید، تنوع مقاطع و قابلیت مونتاژ سریع، در ساخت‌وساز مدرن گسترش پیدا کرده است. یکی از مهم‌ترین کاربردهای این اعضا، استفاده در سازه ال اس اف است؛ به همین دلیل CFS را می‌توان یکی از اجزای مهم در ساخت بسیاری از سیستم‌های فولادی سبک دانست.
سازه‌های سرد نورد شده CFS چگونه تولید می‌شوند؟
در فرآیند تولید CFS، ورق فولادی با استفاده از دستگاه‌های شکل‌دهی به مقطع موردنظر تبدیل می‌شود. یکی از روش‌های رایج برای تولید این اعضا، رول‌فرمینگ است که امکان شکل‌دهی پیوسته و دقیق ورق‌های فولادی را فراهم می‌کند.
در این فرآیند، ورق فولادی از میان مجموعه‌ای از غلتک‌ها عبور کرده و به‌تدریج به شکل نهایی خود می‌رسد. برخلاف فولاد گرم نورد شده، شکل‌دهی اصلی اعضای CFS در دمای محیط انجام می‌شود.
نوع مقطع، ابعاد و ضخامت ورق با توجه به کاربرد عضو و الزامات طراحی انتخاب می‌شود. به همین دلیل می‌توان پروفیل‌های مختلفی را برای کاربردهای سازه‌ای و ساختمانی تولید کرد.

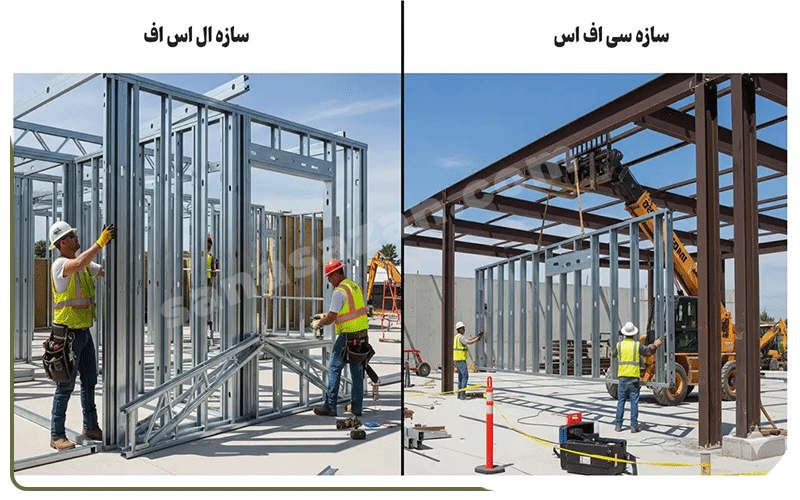

تفاوت CFS با سیستم LSF چیست؟
CFS و LSF اصطلاحاتی مرتبط با یکدیگر هستند، اما مفهوم یکسانی ندارند.
CFS به فولادهایی گفته می‌شود که با فرآیند شکل‌دهی سرد تولید شده‌اند و می‌توانند در کاربردهای مختلف مورد استفاده قرار گیرند. در مقابل، LSF یک سیستم ساختمانی است که در آن از اعضای فولادی سبک، معمولاً از نوع CFS، برای ایجاد قاب و اجزای سازه استفاده می‌شود.
بنابراین می‌توان گفت CFS به مصالح و اعضای فولادی سرد نورد شده اشاره دارد، در حالی که LSF یک سیستم ساختمانی مبتنی بر این اعضا است.
چرا CFS در سازه‌های سبک استفاده می‌شود؟
یکی از مهم‌ترین ویژگی‌های اعضای CFS، امکان تولید پروفیل‌های سبک با دقت ابعادی مناسب است. همین ویژگی باعث شده استفاده از آن‌ها در سیستم ال اس اف گسترش پیدا کند.
در این سیستم، پروفیل‌های فولادی سرد نورد شده می‌توانند برای تشکیل قاب دیوارها، سقف‌ها و سایر بخش‌های سازه مورد استفاده قرار گیرند.
استفاده از CFS در این نوع ساختمان‌ها امکان طراحی و تولید اعضا با ابعاد و مشخصات متناسب با پروژه را فراهم می‌کند و در کنار روش‌های مناسب اتصال و مونتاژ، فرآیند ساخت را منظم‌تر و سریع‌تر می‌سازد.

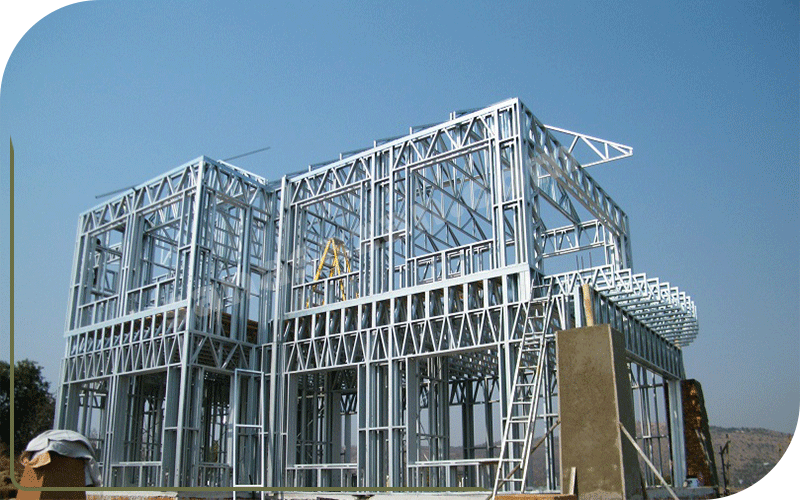

مزایای فولاد سرد نورد شده CFS
وزن مناسب
یکی از ویژگی‌های مهم CFS، وزن نسبتاً پایین اعضا در مقایسه با بسیاری از مقاطع فولادی سنگین است. طراحی مناسب مقطع می‌تواند امکان تأمین ظرفیت موردنیاز سازه را با وزن کنترل‌شده فراهم کند.
این ویژگی در سازه های سبک ال اس اف اهمیت زیادی دارد، زیرا کاهش وزن اعضا یکی از ویژگی‌های اصلی این سیستم‌های ساختمانی محسوب می‌شود.
دقت ابعادی بالا
تولید اعضای CFS با دستگاه‌های دقیق شکل‌دهی انجام می‌شود و به همین دلیل پروفیل‌ها می‌توانند از دقت ابعادی و یکنواختی مناسبی برخوردار باشند.
این موضوع در زمان مونتاژ اهمیت زیادی دارد و باعث می‌شود اتصال اعضای مختلف بر اساس نقشه‌ها و جزئیات طراحی با دقت بیشتری انجام شود.
تنوع مقاطع
یکی دیگر از مزایای CFS امکان تولید مقاطع متنوع است. بسته به نوع کاربرد می‌توان پروفیل‌هایی با شکل، ابعاد و ضخامت‌های مختلف تولید کرد.
مقاطع C و U از جمله پروفیل‌های متداول در سیستم‌های ساختمانی سبک هستند و سایر مقاطع نیز می‌توانند متناسب با نیاز پروژه طراحی و تولید شوند.
سرعت مناسب در ساخت و مونتاژ
بخشی از فرآیند آماده‌سازی اعضای CFS می‌تواند پیش از انتقال به محل پروژه انجام شود. این موضوع در سیستم‌های ساختمانی سبک امکان برنامه‌ریزی بهتر برای مونتاژ و اجرای اجزای مختلف را فراهم می‌کند.
البته سرعت نهایی ساخت به عواملی مانند طراحی، میزان پیش‌ساختگی، تجهیزات، نیروی اجرایی و شرایط پروژه بستگی دارد.
مقاومت در برابر حشرات و موریانه‌ها
فولاد برخلاف چوب، ماده غذایی مناسبی برای موریانه‌ها و بسیاری از حشرات چوب‌خوار نیست. به همین دلیل استفاده از اعضای فولادی می‌تواند یکی از مشکلات مرتبط با آسیب حشرات به سازه‌های چوبی را کاهش دهد.
قابلیت استفاده در کنار مصالح مختلف
اعضای CFS را می‌توان در کنار انواع مصالح پوششی و تکمیلی مانند صفحات گچی، صفحات سیمانی، عایق‌های حرارتی و صوتی و سایر مصالح ساختمانی مورد استفاده قرار داد.
ترکیب این اجزا باید بر اساس جزئیات فنی و طراحی ساختمان انجام شود تا عملکرد مناسب سیستم نهایی تأمین شود.
مقاطع رایج فولاد سرد نورد شده
اعضای CFS می‌توانند در اشکال و ابعاد مختلف تولید شوند. برخی از مقاطع رایج عبارت‌اند از:
| نوع مقطع | کاربرد متداول |
|---|---|
| C | استادها و برخی اعضای قاب |
| U | رانر و اعضای اتصال‌دهنده |
| Z | برخی تیرها و اعضای فرعی |
| مقاطع تقویت‌شده | اعضایی با نیاز به ظرفیت بالاتر |
| مقاطع ویژه | کاربردهای خاص بر اساس طراحی پروژه |
انتخاب مقطع مناسب باید بر اساس محاسبات سازه‌ای و مشخصات فنی پروژه انجام شود و صرفاً بر اساس شکل ظاهری پروفیل صورت نگیرد.
مشخصات فنی اعضای CFS
برای انتخاب و استفاده صحیح از اعضای فولادی سرد نورد شده، پارامترهای مختلفی باید مورد بررسی قرار گیرند. مهم‌ترین مشخصات فنی عبارت‌اند از:
- عمق جان مقطع
- عرض بال
- ضخامت ورق
- مشخصات مکانیکی فولاد
- حداقل تنش تسلیم
- نوع پوشش محافظ
- مشخصات تولیدکننده
- استاندارد تولید
این اطلاعات به مهندسان و مجریان کمک می‌کنند تا عضو مناسب را بر اساس نیازهای سازه انتخاب کنند.
ضخامت ورق در اعضای CFS
ضخامت ورق یکی از پارامترهای مهم در عملکرد اعضای سرد نورد شده است. مقدار مناسب ضخامت با توجه به نوع عضو، بارگذاری، طول دهانه، شرایط بهره‌برداری و الزامات طراحی مشخص می‌شود.
به همین دلیل نمی‌توان یک ضخامت مشخص را برای تمام پروژه‌ها مناسب دانست. انتخاب ضخامت و ابعاد پروفیل باید بر اساس محاسبات مهندسی و مشخصات هر پروژه انجام شود.

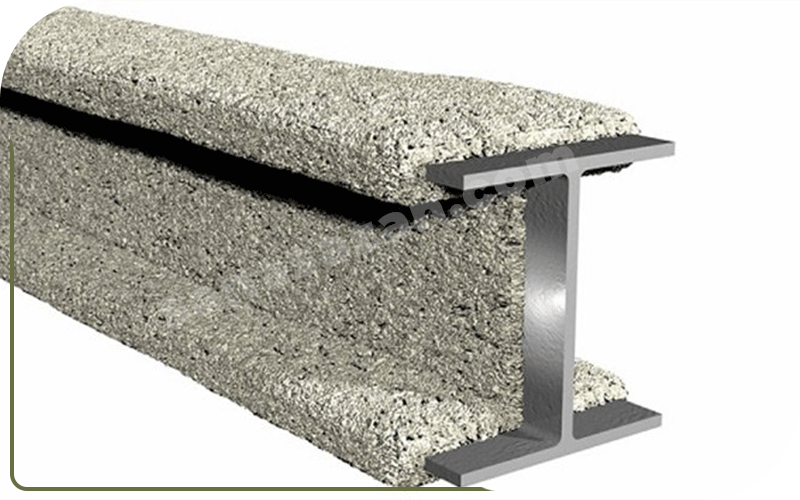

پوشش ضدخوردگی در سازه‌های CFS
یکی از موضوعات مهم در استفاده از فولاد، محافظت آن در برابر خوردگی است. در بسیاری از کاربردهای ساختمانی، اعضای CFS با پوشش‌های محافظ مانند پوشش گالوانیزه تولید می‌شوند.
نوع و میزان پوشش موردنیاز به شرایط محیطی، محل استفاده عضو و الزامات پروژه بستگی دارد. بنابراین میزان حفاظت در برابر خوردگی باید متناسب با شرایط واقعی ساختمان انتخاب شود.
کاربرد CFS در سازه‌های LSF
اعضای فولادی سرد نورد شده در بسیاری از پروژه‌های سیستم ال اس اف برای تشکیل قاب‌های ساختمانی مورد استفاده قرار می‌گیرند.
استادها و رانرها می‌توانند برای ساخت قاب دیوارها استفاده شوند و سایر مقاطع نیز بسته به طراحی سازه در بخش‌هایی مانند سقف، کف و اجزای فرعی کاربرد داشته باشند.
در این میان، کیفیت فولاد، دقت تولید پروفیل، ضخامت ورق، نوع پوشش محافظ و کیفیت اتصالات همگی در عملکرد نهایی سیستم تأثیرگذار هستند.
بنابراین عملکرد یک سازه LSF تنها به استفاده از پروفیل CFS وابسته نیست و طراحی مهندسی، اتصالات، مهاربندی، پوشش‌ها و نحوه اجرای صحیح تمام اجزای سیستم نیز اهمیت دارد.
جمع‌بندی
سازه‌های فولادی سرد نورد شده CFS از ورق‌های فولادی تشکیل می‌شوند که با فرآیند شکل‌دهی سرد به مقاطع مختلف تبدیل شده‌اند. وزن مناسب، دقت تولید، تنوع مقاطع و قابلیت استفاده از پوشش‌های محافظ، از مهم‌ترین ویژگی‌های این اعضا هستند.
CFS یکی از اجزای مهم در بسیاری از سیستم‌های ساختمانی سبک محسوب می‌شود و به همین دلیل در سازه ال اس اف کاربرد گسترده‌ای دارد. استفاده صحیح از این اعضا می‌تواند امکان ساخت قاب‌های سبک و دقیق را فراهم کند.
با این حال، انتخاب نوع مقطع، ضخامت ورق، مشخصات فولاد و جزئیات اتصال باید بر اساس محاسبات مهندسی و شرایط هر پروژه انجام شود. در نتیجه، طراحی صحیح و اجرای اصولی در کنار انتخاب مصالح مناسب، نقش تعیین‌کننده‌ای در عملکرد نهایی سازه های سبک ال اس اف خواهد داشت.
