در سیستم های قاب فولادی سبک، دیوارها و مهاربندی از اجزای مهم برای تأمین پایداری و انتقال نیروهای جانبی ناشی از باد و زلزله هستند. به همین دلیل، هرگونه اشتباه در طراحی، جانمایی مهاربندها، اجرای اتصالات یا نصب دیوارها می تواند عملکرد نهایی ساختمان را تحت تأثیر قرار دهد.
بخش قابل توجهی از مشکلات زمانی ایجاد می شود که طراحی معماری و سازه ای بدون هماهنگی کافی انجام شود یا جزئیات اجرایی سیستم به درستی در محل پروژه پیاده سازی نشود. شناخت خطاهای رایج می تواند به کاهش مشکلات اجرایی و افزایش کیفیت و ایمنی ساختمان کمک کند.

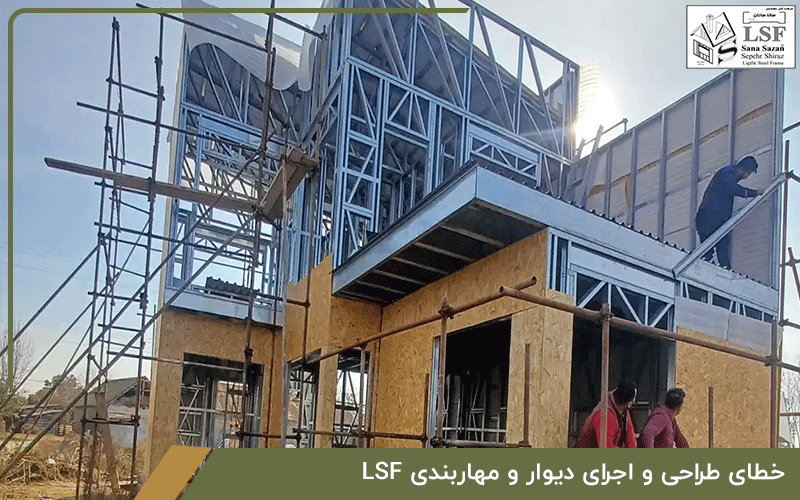

خطاهای رایج در طراحی و اجرای دیوارهای LSF
دیوارهای LSF تنها از استاد و رانر تشکیل نمی شوند، بلکه نحوه اتصال اجزا، پوشش دیوار، مهاربندی و مسیر انتقال نیرو نیز در عملکرد آنها اهمیت دارد.
برخی از مهم ترین خطاهایی که ممکن است در طراحی یا اجرای دیوارها رخ دهد عبارت اند از:
- جانمایی نامناسب مهاربندها
- عدم هماهنگی بازشوها با سیستم مهاربندی
- اجرای ناقص یا نادرست اتصالات
- آماده نبودن بستر نصب دیوار
- اجرای نامناسب اتصال دیوار به فونداسیون
- بی توجهی به مسیر انتقال نیرو
- استفاده از جزئیات اجرایی نامتناسب با سیستم سازه ای
- اجرای مهاربندی بدون توجه به الزامات طراحی
این موارد باید هم در مرحله طراحی و هم در زمان اجرای پروژه کنترل شوند.
اشتباهات متداول در طراحی مهاربندی دیوار
یکی از مشکلات مهم در طراحی دیوارهای سبک فولادی، جانمایی نامناسب مهاربند در دیوارهایی است که دارای بازشوهای متعدد مانند پنجره و در هستند. وجود بازشو می تواند فضای مناسب برای اجرای مهاربندی را محدود کند و طراحی سیستم باربر جانبی را پیچیده تر سازد.
قرار دادن بخشی از مهاربندی در اطراف یا بالای بازشو، بدون در نظر گرفتن مسیر کامل انتقال نیرو، نمی تواند به تنهایی عملکرد مورد انتظار سیستم را تضمین کند. مهاربندی باید به گونه ای طراحی شود که نیروهای جانبی از مسیر مشخصی به اجزای باربر و در نهایت به فونداسیون منتقل شوند.
بنابراین، انتخاب محل مهاربند نباید صرفاً بر اساس فضای خالی باقی مانده در پلان معماری انجام شود.
هماهنگی معماری و سازه
یکی از مهم ترین نکات در طراحی دیوارهای LSF، هماهنگی محل بازشوها با سیستم باربر جانبی است. تعداد، ابعاد و موقعیت پنجره ها و درها می تواند بر نحوه جانمایی مهاربندها تأثیر بگذارد.
به همین دلیل، معماری و طراحی سازه باید از مراحل اولیه پروژه با یکدیگر هماهنگ باشند تا محل دیوارها، بازشوها و اجزای مهاربندی بدون ایجاد تداخل تعیین شود.

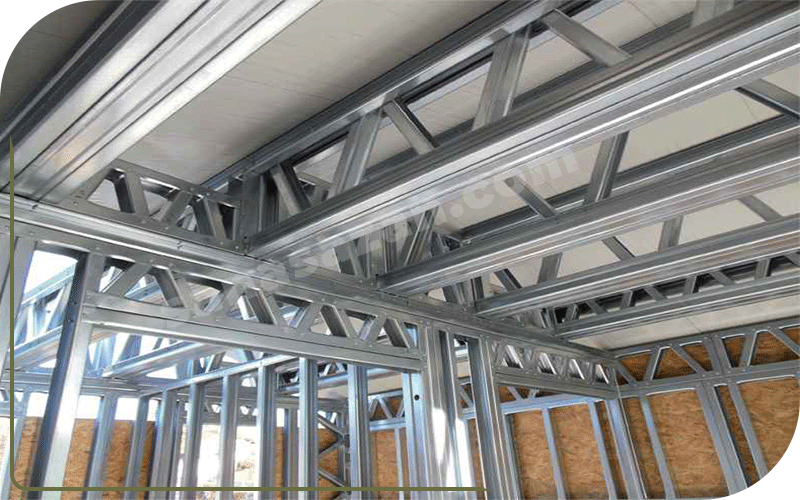

اهمیت بستر مناسب برای نصب دیوار
بستر نصب دیوار یکی از بخش های مهم در اجرای صحیح سیستم است. دیوار باید روی سطحی مناسب، تراز و آماده نصب قرار گیرد و اتصال آن به فونداسیون یا سازه زیرین مطابق نقشه ها و جزئیات طراحی انجام شود.
هرگونه ضعف در این قسمت می تواند روی عملکرد دیوار و نحوه انتقال نیرو تأثیر بگذارد. بنابراین پیش از نصب باید وضعیت بستر، تراز بودن محل، محل اتصالات و شرایط فونداسیون بررسی شود.
خطاهای اجرایی در اتصال دیوار به فونداسیون
اتصال مناسب دیوار به فونداسیون اهمیت زیادی دارد؛ زیرا بخشی از نیروهای وارد بر دیوار باید از طریق اتصالات مناسب به سازه زیرین منتقل شوند.
یکی از خطاهای اجرایی، نصب اجزای دیوار بدون توجه به جزئیات اتصال یا شرایط بستر زیرین است. همچنین باید از تماس نامناسب و طولانی مدت اجزای فولادی با رطوبت و مواد مرطوب جلوگیری شود تا پوشش محافظ مقاطع آسیب نبیند و احتمال خوردگی کاهش پیدا کند.
نکات مهم در زمان نصب دیوار
پیش از نصب دیوار باید شرایط فونداسیون و بستر اجرا بررسی شود. بتن نیز باید به شرایط مناسب برای اجرای عملیات رسیده باشد و سطح کار برای نصب قطعات آماده باشد.
مدت زمان لازم برای رسیدن بتن به مقاومت مورد نیاز به عواملی مانند نوع بتن، شرایط محیطی و مشخصات طرح اختلاط بستگی دارد. بنابراین تعیین یک زمان ثابت برای تمام پروژه ها صحیح نیست و این موضوع باید بر اساس مشخصات فنی پروژه و نظر مهندس مسئول تعیین شود.
همچنین هنگام حمل و نصب قطعات باید از آسیب به پوشش محافظ مقاطع فولادی جلوگیری شود.
دفن شدن اعضای LSF در بتن
یکی از خطاهای اجرایی مهم، قرار گرفتن اعضای سازه ای داخل بتن یا اجرای آنها به شکلی است که جزئیات اتصال طراحی شده تغییر کند.
در چنین شرایطی ممکن است پوشش محافظ مقاطع آسیب ببیند و مسیر انتقال نیرو نیز با آنچه در طراحی در نظر گرفته شده متفاوت شود.
پیامدهای احتمالی این خطا عبارت اند از:
- آسیب به پوشش محافظ مقاطع فولادی
- افزایش احتمال خوردگی در شرایط نامناسب
- کاهش عملکرد اتصال
- انتقال نامناسب نیرو
- ایجاد ضعف در محل اتصال دیوار
- نیاز به اصلاح یا اجرای مجدد بخش هایی از کار
به همین دلیل، جزئیات اتصال دیوار به فونداسیون باید پیش از شروع عملیات مشخص و در زمان اجرا به دقت کنترل شود.

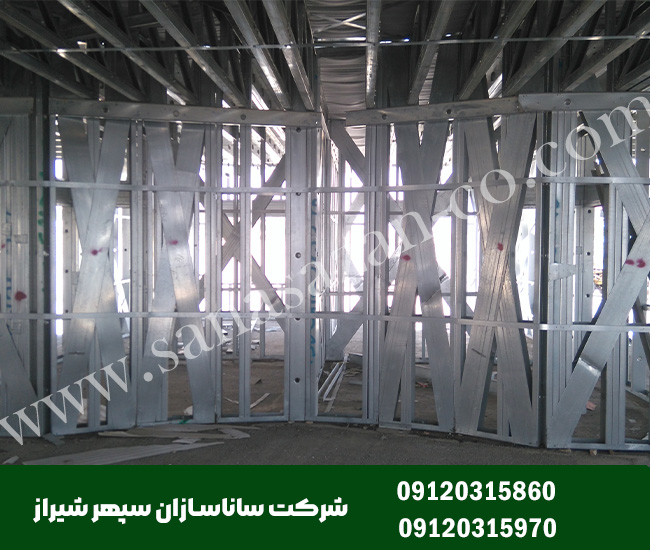

خطاهای طراحی و نصب مهاربندهای قطری
مهاربندهای قطری یکی از روش های مورد استفاده برای تأمین مقاومت جانبی در سیستم ال اس اف هستند. عملکرد صحیح این مهاربندها به عواملی مانند محل نصب، طول، زاویه، نوع اتصال و مسیر انتقال نیرو وابسته است.
بنابراین نمی توان صرفاً با اضافه کردن یک تسمه فولادی به دیوار، عملکرد مناسب سیستم مهاربندی را تضمین کرد. نوع و آرایش مهاربند باید بر اساس محاسبات سازه ای و جزئیات اجرایی پروژه مشخص شود.
در طراحی و اجرای سازه ال اس اف نیز لازم است الزامات و ضوابط فنی مرتبط با این سیستم، از جمله استانداردهای مورد استناد پروژه و مقررات مربوطه، در نظر گرفته شوند.
اهمیت زاویه مهاربند قطری
زاویه مهاربند یکی از پارامترهای مهم در طراحی آن است. محدوده مناسب زاویه به نوع سیستم، هندسه دیوار و شرایط طراحی بستگی دارد و نباید یک مقدار ثابت را برای تمام پروژه ها مناسب دانست.
اگر شکل دیوار، بازشوها یا فرم معماری امکان اجرای مهاربندی مناسب را محدود کند، باید راهکار سازه ای دیگری متناسب با محاسبات پروژه در نظر گرفته شود؛ برای مثال، استفاده از سیستم های دیوار برشی یا پوشش های سازه ای مناسب، در صورت تأیید مهندس طراح.

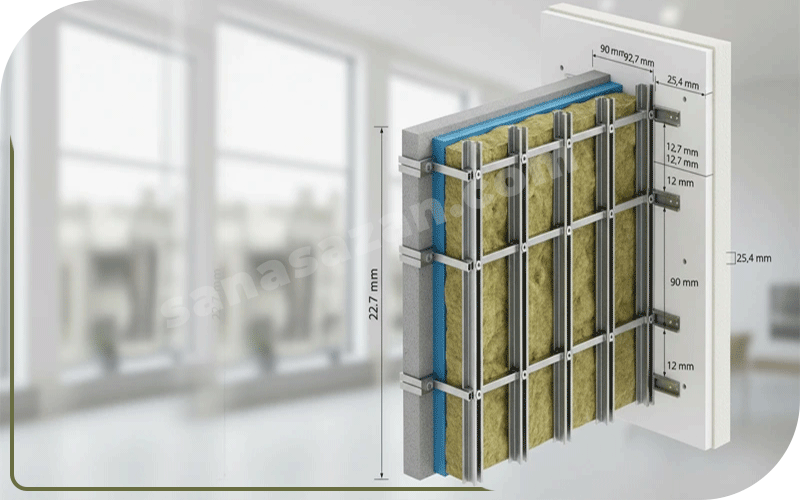

انتخاب نادرست دیوار برای مهاربندی
تمام دیوارهای ساختمان شرایط یکسانی برای قرار گرفتن در سیستم باربر جانبی ندارند. دیوارهایی که دارای بازشوهای متعدد، فرم های خاص یا انحنا هستند ممکن است برای یک نوع سیستم مهاربندی مناسب نباشند.
در انتخاب دیوارهای مهاربندی باید عواملی مانند موارد زیر بررسی شوند:
- موقعیت دیوار در پلان
- تعداد و ابعاد بازشوها
- طول و ارتفاع دیوار
- محل اتصال به سازه
- مسیر انتقال نیرو
- نوع مهاربندی
- بارهای جانبی وارد بر ساختمان
این موضوع اهمیت هماهنگی میان طراحی معماری و سازه را نشان می دهد.
پیامدهای اجرای نادرست مهاربندی
اگر سیستم مهاربندی ناقص یا برخلاف جزئیات طراحی اجرا شود، ممکن است عملکرد مورد انتظار دیوار در برابر نیروهای جانبی تأمین نشود.
برخی از پیامدهای احتمالی عبارت اند از:
- کاهش سختی جانبی دیوار
- افزایش تغییر شکل
- ایجاد ضعف در اتصالات
- تمرکز نیرو در بخش های خاص
- آسیب به پوشش یا اجزای دیوار
- کاهش عملکرد سیستم در برابر بارهای جانبی
- افزایش نیاز به اصلاحات اجرایی
به همین دلیل، مهاربندی باید از ابتدا به عنوان بخشی از سیستم سازه ای ساختمان طراحی شود و صرفاً به عنوان یک عملیات اجرایی جداگانه در نظر گرفته نشود.
چگونه از خطاهای اجرای دیوار و مهاربندی جلوگیری کنیم؟
پیشگیری از خطاهای اجرایی از مرحله طراحی آغاز می شود. برای کاهش مشکلات احتمالی، رعایت موارد زیر اهمیت دارد:
هماهنگی معماری و سازه
محل دیوارها، بازشوها، مسیر تأسیسات و اجزای باربر باید از ابتدا با سیستم سازه ای هماهنگ شوند.
بررسی جزئیات اتصال
اتصال دیوار به فونداسیون و سایر اجزای سازه باید مطابق نقشه ها و جزئیات اجرایی انجام شود.
کنترل بستر نصب
پیش از نصب دیوار، تراز بودن و مناسب بودن بستر باید بررسی شود.
اجرای صحیح مهاربند
محل، جهت، زاویه و اتصالات مهاربند باید مطابق طراحی سازه اجرا شوند.
محافظت از پوشش مقاطع فولادی
در زمان حمل، برش، سوراخ کاری و نصب قطعات باید از آسیب غیرضروری به پوشش محافظ مقاطع جلوگیری شود.
کنترل عملیات اجرایی
کیفیت نهایی ساختمان تنها به کیفیت قطعات وابسته نیست. نحوه مونتاژ، اجرای اتصالات، نصب مهاربندها و رعایت جزئیات طراحی نیز باید در طول پروژه کنترل شود.
نقش طراحی و اجرای تخصصی در عملکرد سازه
سیستم های LSF به دلیل سبک بودن و شیوه متفاوت انتقال نیرو، نیازمند طراحی و اجرای دقیق هستند. جزئیاتی مانند محل مهاربند، اتصال دیوار به فونداسیون، بازشوها و نحوه اتصال اجزا باید پیش از شروع عملیات اجرایی مشخص شوند.
استفاده از تیم متخصص و اجرای پروژه بر اساس نقشه های سازه ای می تواند احتمال خطاهای اجرایی را کاهش دهد. شرکت اجرای سازه LSF سانا سازان نیز می تواند در پروژه های مرتبط با سیستم های سبک فولادی، طراحی و اجرای پروژه را متناسب با الزامات فنی و شرایط آن بررسی کند.
جمع بندی
دیوارها و سیستم مهاربندی از اجزای مهم سازه های LSF هستند و کیفیت طراحی و اجرای آنها تأثیر مستقیمی بر عملکرد سازه دارد. خطاهایی مانند جانمایی نامناسب مهاربند، عدم هماهنگی بازشوها با سیستم باربر جانبی، اجرای نادرست اتصالات و آماده نبودن بستر نصب می توانند عملکرد مورد انتظار سیستم را کاهش دهند.
برای جلوگیری از این مشکلات، طراحی معماری و سازه باید از ابتدا با یکدیگر هماهنگ باشند و جزئیات اتصال، مهاربندی و اجرای دیوار بر اساس محاسبات و الزامات فنی پروژه تعیین شوند.
در نهایت، کنترل دقیق جزئیات طراحی و نظارت مناسب بر عملیات اجرایی، نقش مهمی در افزایش کیفیت، ایمنی و دوام ساختمان های LSF دارد. همچنین انتخاب روش مناسب مهاربندی و اجرای صحیح اتصالات، از عوامل کلیدی در عملکرد مطلوب این سیستم سازه ای به شمار می رود.
